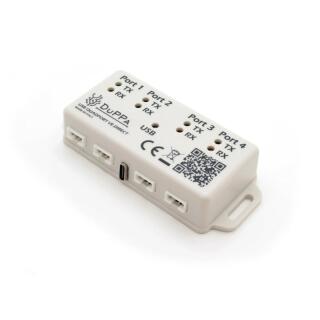

4-Port USB zu TTL UART Adapter mit FTDI Chipsatz - galvanisch getrennt - JST PH 2.0 - Stecker am Ausgang
entwickelt und hergestellt von Duppa in Italien
Perfekt geeignet zum Anschluss von bis zu 4 Victron Ladereglern oder Wechselrichtern mit VE.Direct Schnittstelle an nur einen USB Port.
Der Adapter ersetzt somit 4 Stück des Victron VE.Direct zu USB Adapters - ASS030530010.
Die Victron VE.Direct Kabel passen jetzt perfekt in die Buchsen des Adapter.
Wie bieten auch eigene VE.Direct Kabel als Zubehör an.
Was macht den Adapter so besonders?
- Jeder Port verfügt über einen digitalen Isolator. Der Computer und das angeschlossene Gerät sind somit elektrisch isoliert.
- Die 4 Anschlüsse können mit jeweils unterschiedlichen Spannungen betrieben. Der Masseanschluss der 4 Anschlüsse ist jeweils separat also keine gemeinsame Masse.
- Das von Computer ausgehende Rauschen dringt nicht in die Elektronik des angeschlossenen Gerätes ein. Dies kann nützlich sein, wenn mit empfindlichen analogen Schaltkreisen gearbeitet wird.
- Die Spannungspegel von TX und RX sind die gleichen wie beim angeschlossenen Gerät . Das bedeutet, dass es keine Rolle spielt, ob Ihr Gerät mit 5Voder 3,3V arbeitet, die Logikpegel sind immer korrekt!
Technische Daten:
- Original FTDI FT4232H-56Q
- bis zu 12 Mbit/s pro Port
- Größe: 97 x 41 x 20 mm
- 4 isolierte VE.Direct-Ports
- kompatibel mit Original-Victron-Kabeln (JST PH 2.0)
- jeder Port kann unabhängig von 3,3 V bis 5 V betrieben werden
- LED-Anzeigen für an/aus, TX und RX
- interner Schalter zum Aktivieren/Deaktivieren der LEDs
- USB-Typ-C-Anschluss
- kompatibel mit: Linux, Windows, Android und Mac OS
optionales Zubehör:
VE.Direct Kabel in den Längen 50 cm, 1 m, 2 m, 5 m und 10 m
USB-A zu USB-C Kabel in den Längen 0,5; 1; 1,5 und 3 Meter
Das Gerät ist kompatibel mit den Victron-Kabeln.
Anleitung englisch: Manual
Quadport VE.Direct STEP file: STEP file
Haftungsausschluss:
Dieses Produkt ist weder mit Victron Energy verbunden noch wird es von Victron Energy empfohlen oder zertifiziert.
Victron und VE.Direct sind eingetragene Marken von Victron Energy und werden hier ausschließlich zur Darstellung der Protokollunterstützung erwähnt.
Häufige Probleme und Fragen:
Warum leuchtet die Betriebs-LED, aber es findet keine Kommunikation statt?
Dies ist ein sehr häufiges Problem. Meistens verwenden Sie ein USB-Kabel, das nur das Stromkabel und keine Datenkabel enthält. Bitte wechseln Sie das USB-Kabel.
Ist es mit Victron Cerbo kompatibel?
Ja, es ist kompatibel.
Es kommt gelegentlich zu Verbindungsabbrüchen.
Wahrscheinlich ist die SD-Karte nicht mehr ganz in Ordnung. Versuchen Sie, sie auszutauschen.
Sie verwenden ein defektes oder zu langes USB-Kabel. Versuchen Sie, es auszutauschen.
Nicht alle VE.Direct-Ports funktionieren.
Versuchen Sie, den Adapter und das Gerät neu zu starten, um die Kommunikationsschnittstellen zurückzusetzen.
Videos mit vielen Infos zur Verwendung des Adapter mit Victron Systemen sind in youtube zu finden:
Kanal: fl_dutch
Video: TW6MFASDi6M
Video Name: How To: Victron SmartSolar Regler und SmartShunt für ESS an Rapsberry Pi mit Venus OS anbinden
Und weitere Infos in englisch gibt es bei Andy mit seinem
Kanal: Off-Grid Garage
Video1: 5Tzxd2UQoDM
Video Name: Connect 4 VE.Direct Victron devices to one USB port. Save space and isolate all your devices!
Video2: V857aKuUnVo
Video Name: Upgrading the Victron VE.Direct connections in the battery shelf with Duppa disco lights
