1 Kanal USB zu TTL UART Adapter - FDTI - galvanisch getrennt - als VE.Direct zu USB Adapter
entwickelt und hergestellt von Duppa in Italien

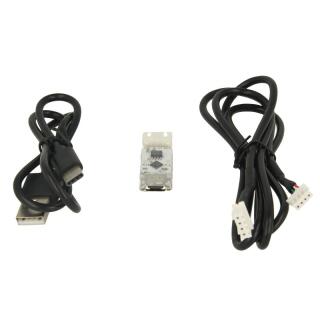

Bei uns als fertiges VE.Direct Set bestehend aus:
- VE.Direct Kabel 1 m
- USB zu TTL UART Adapter - galvanisch getrennt
- USB-C zu USB A Kabel - 1 m
Perfekt geeignet zum Anschluss eines Victron Ladereglers, Wechselrichters oder des Smart Shunts mit VE.Direct Schnittstelle an einen USB Port.
Der Adapter ist voll kompatibel mit dem Victron VE.Direct zu USB Adapter - ASS030530010 und ist galvanisch getrennt.
Längere Entfernungen zwischen USB und VE.Direct Gerät sind einfach mit einer USB 2.0 Verlängerung oder einem längeren USB-C zu USB-A Kabel möglich.
Beschreibung:
Der kleinste USB zu UART Adapter mit galvanischer Trennung! Arbeitet mit maximal 3 MBaud und im Spannungsbereich von 5 bis 1,8 V.
Eine maßgeschneiderte und kompakte Platine die nur die wesentlichen Pins enthält und die Möglichkeit bietet, mit 1,8 V zu arbeiten. Das Design verringert Fehlerquellen beim Anschluss und ermöglichte eine wesentlich stabiler Verbindung als mit einfachen UART Adaptern. Ideal für dauerhafte und sichere Verbindungen wie sie z.B. bei den Victron Ladereglern und Wechselrichtern mit VE.Direct Schnittstelle benötigt werden. Die galvanische Trennung gibt mehr Sicherheit und schützt nachfolgende Hardware. Je nach Zielspannung kann mit unterschiedlichen Logikpegeln gearbeitet, das erweitert den Einsatzbereich enorm.
Was macht den Adapter so besonders?
- verfügt über einen digitalen Isolator. Der Computer und das angeschlossene Gerät sind somit elektrisch isoliert.
- Der Anschluss kann mit unterschiedlichen Spannungen betrieben werden.
- Das von Computer ausgehende Rauschen dringt nicht in die Elektronik des angeschlossenen Gerätes ein. Dies kann nützlich sein, wenn mit empfindlichen analogen Schaltkreisen gearbeitet wird.
- Die Spannungspegel von TX und RX sind die gleichen wie beim angeschlossenen Gerät . Das bedeutet, dass es keine Rolle spielt, ob Ihr Gerät mit 5V, 3,3V oder 1,8V arbeitet, die Logikpegel sind immer korrekt!
Technische Daten:
- Original FTDI FT230X
- Baudraten von 300 Baud bis 3 MBaud
- Kompatibel mit Windows, Linux und MAC
- Größe: 40 x 13 mm
- 3kVrms digitale galvanische Isolatoren
- MAX12931BASA+ oder ADUM121N1BRZ Isolator
- Arbeitet bei 1,8 V bis 5 V
- Getestet in einer Klimakammer von -20°C bis 80°C
- Power-, TX- und RX-LED-Anzeigen
- USB-Typ-C-Anschluss
- JST XH-Stecker verlötet
- Schrumpfschlauch ist bereits auf dem Adapter angebracht
Pinbelegung:
| Pin |
Beschreibung |
Richtung |
Spannungsbereich |
| + |
Stromversorgung - Plus |
Input |
1.8V - 5V |
| – |
Masse - Minus |
Input |
0V |
| RX |
UART RX |
Empfangen |
wie bei + |
| TX |
UART TX |
Senden |
wie bei + |
Lieferumfang:
- VE.Direct Kabel 1 m
- USB zu TTL UART Adapter - galvanisch getrennt
- USB-C zu USB A Kabel - 1 m
