MTTEC XH12-3 Adapterplatte V2 - XHR Stecksystem.
Neue Version mit 16 cm Balancerkabel. Die Kabel sind sehr geschmeidig und haben eine Silicon Isolierung. Der Querschnitt beträgt 22 AWG = 0,34 mm²
Die Unterseite der Platine ist mit einem schwarzen Kunststoffgehäuse Kontakt sicher abgedeckt.
Vorgesehen für den Anschluss von Lipo Akkus mit XHR Balancer Stecker an die 12S Junsi iCharger oder andere 12S Ladegeräte mit XH Steckanschluss.
Folgenden Steckerleisten sind auf dem Board vorhanden:
- 2x 3S
- 2x 4S
- 2x 5S
- 2x 6S
- 1x 7S
- 1x 8S
- 1x 9S
- 1x 10S
- 1x 11S
- 1x 12S
Somit können folgende Akku Packs ohne weiteren Adapter geladen werden:
- 3S bis 12S als Einzelpack XH Steckerleiste (Buchse)
- je 2 Packs in Reihe geschaltet - 3S+3S oder 4S+4S oder 5S+5S oder 6S+6S

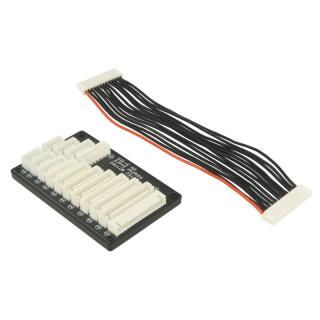

Lieferumfang:
MTTEC XH12-3 Adapterplatte V2 mit XHR Stecksystem
XHR Anschlusskabel für 12S - 13 adrig - sehr geschmeidig - XH Buchse je Seite - Länge 16 cm
Anleitung gedruckt deutsch/englisch
Bei der Reihenschaltung von 2 Packs muss der Balancerstecker des Akku der mit dem Hauptminus verbunden ist, immer in den ersten Port auf der Platine. Der erste Port ist durch die weißen Minus Zeichen an der Minus Seite auf der Platine markiert.
Das Junsi Anschlusskabel BW-1313 für die Junsi 12S Adapterplatte 13 adrig - 26 AWG= 0,14 mm² passt auch an das Balancerboard.
